JF-PTK PT接口屏_二次屏-保定嘉丰电气有限公司

添加时间：2025-12-17 浏览次数：116

PTK型PT接口屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场母线切换、母线PT检修提供了方便，适用于110kV～220kV及以下降压变电所电压互感器切换。

分单位安装，操作简便，维修方便。

无需整定和调试，维护量小。

方便母线PT检修。

采用中间继电器切换，方便，使用寿命长。

35kV及以下电压等级配备消谐装置，消除铁磁谐振，以有效的保护电压互感器。

JF-PTK-1： 220kV/110kV /35kV（或10kV）电压互感器切换

JF-PTK-2： 110kV/35kV /10kV电压互感器切换

JF-PTK-3：其它电压互感器切换方式

项目	参数
环境温度	-100C～+550C
大气压力	80 kPa～160kPa（约海拔高度2000米及以下）
相对湿度	5%～95%(装置内部既无凝露，也不应结冰)
安装位置	偏离其安装垂直面基轴的任一方向不大于50
贮存、运输：贮存、运输环境温度极端范围	极限值为-250C～+700C。不加激励量不应出现不可逆变化，温度恢复正常，功能、性能也恢复正常
使用地点	（1）不出现超过IEC60255-21-1规定的严酷等级为1级的振动；（2）不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌；（3）应具有防护雨、雪、风、沙的设施。使用场所的接地电阻应符合GB/T2887-2000中4.4的规定和电力系统对变电所防雷接地的相关要求
交流回路	a）交流电压：100/V；100V b）额定频率：50Hz
工作电源	直流电源电压：110V；220V

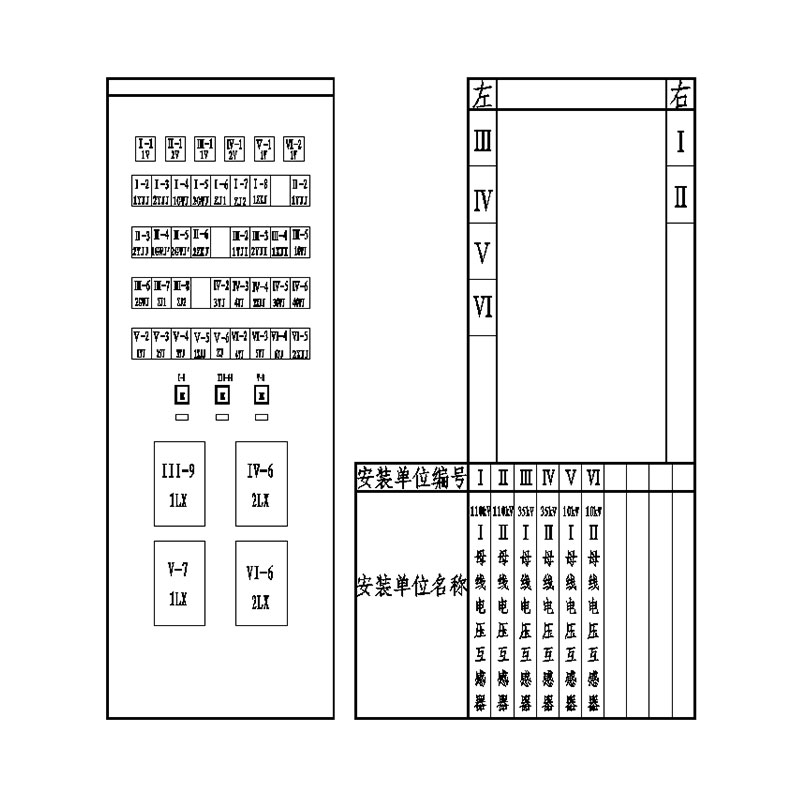

JF-PTK PT接口屏
